高性能連續式影像篩選機
高性能連續式影像篩選機
-

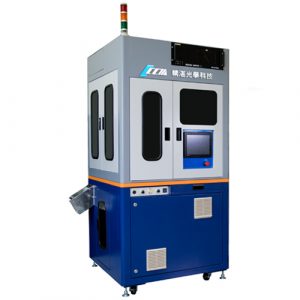

HR-1700高性能連續式影像篩選機(分度盤)
查看內容HR-1700高性能連續式影像篩選機(分度盤)
MAX:7站10支相機分度盤更換容易，可節省一半時間飛追系統速度300 pcs/min (渦電流檢測裂痕)智慧監控守衛系統 (空壓元件，感測器，相機，IPC)
-
HR-3700高性能連續式影像篩選機(玻璃盤)
查看內容HR-3700高性能連續式影像篩選機(玻璃盤)
MAX:7站9支相機
雙良品排料出口增加包裝產能
玻璃盤更換容易可節省一半的時間
PCB控制-節省空間，查修方便
智慧監控守衛系統(空壓元件，感測器，相機，IPC)
-
HR-1500高性能連續式影像篩選機(分度盤)
查看內容HR-1500高性能連續式影像篩選機(分度盤)
MAX:5站8支相機( 4 支相機檢測牙傷 )
卡料自動排除系統
分度盤更換容易，可節省一半的時間
高效能機台，最高速度每分鐘可達2000支
智慧監控守衛系統 (空壓元件，感測器，相機，IPC)
-
HM-1500高性能複合式影像篩選機(分度盤)
查看內容HM-1500高性能複合式影像篩選機(分度盤)
MAX:6站8支相機
轉盤運轉方式:連續式/分割式可切換
轉盤分割模式:12/24/36/48齒可選擇
可在同站檢測牙傷，彎曲，以及針深
| 2024年 H系列規格表 | ||||
| 機型 | 新型號 | HR-3700-C** | HR-1500-C** | HM-1500-C** |
| 檢測範圍 | 桿徑 | 5~35mm | M3~M14 | M5~M16 |
| 長度 | 5~70mm (底高比例:1:2) | 25~80mm | 15~150mm | |
| 材積(含送料機座) | 2025*1550*H2020(含送料機座) | 2380*1400*H2010(含送料機座) | 2350*1550*H2020(不含送料機座) | |
| 軟體版本 | 高速四軸軸卡V2版 | 高速四軸軸卡V2版 | V2版 | |
| 電控版本 | BE5 | AE4 | E4 | |
| 配電盤 | 一般配盤 | 一般配盤 | 一般配盤 | |
| 出口 | 1. OK 2.雙NG 3.重測 (可選配) | 1.OK 2.NG 3.重測 | 1.OK 2.NG 3.重測(可選配) | |
| CCD配置上限 | CCD站數:6站 | CCD站數:5站，相機數:8支 | CCD站數:4站，相機數:4支 | |
| 排料掉落防護系統 | - | ○ | - | |
| 排料追蹤系統 | ▲ | - | - | |
| 工業 PC運算效能提升 | I9 | I9 | I7 | |
| 德製USB高速取像系統 | ▲ | ○ | - | |
| 無邊框檢測平台 清潔便利 | ○ | ○ | ○ | |
| 檢測轉盤更換效率提升 (玻璃轉盤替換效率提升) | ○ | ○ | - | |
| 智慧監控守衛系統 (空壓元件、感測器、相機、IPC) | ○ | ○ | - | |
| UPS不斷電系統 | ▲ | ▲ | ▲ | |
| 共振抑制系統 | - | - | - | |
| 光源閃頻系統 | ○ | ○ | ○ | |
| 送料智能控制系統 | ○ | ▲ | ▲ | |
| 友善化的主機配置 (電腦、渦流主機) | ○ | ○ | ○ | |
| 篩選包裝不停機 (雙良品排料增加包裝產能) | ▲ | - | - | |
| 內建故障排除教學影片 | ○ | ○ | ○ | |
| CCD模組護蓋 | ○ | ○ | ○ | |
| 轉盤齒數多選擇 | - | - | ○ | |
| 轉盤連續及分割整合 | - | - | ○ | |
| 轉盤模式 | 連續式 | 連續式 | 連續式+分割式(以12的倍數計算) | |
| ※特 殊 選 配(加購) | ||||
| 標準CCD模組(上/側/下/45) | ▲ | - | ▲ | |
| 一站式多功能檢測 (旋轉+牙傷+彎曲+針深) | - | - | ▲ | |
| 內360度檢測 | ▲ | ▲ | ▲ | |
| 外360度檢測 | ▲ | ▲ | ▲ | |
| 自動對焦 | ▲ | - | - | |
| 四支相機牙傷檢測 | ▲ | ▲ | ▲ | |
| 四面鏡模組 | ▲ | ▲ | - | |
| 雙面鏡模組 | ▲ | ▲ | - | |
| 渦電流 | 材質 | 材質 | 裂痕/材質(擇一或1+1) | |
| 參考樣品實際測試速度 | M8*14-400~800/min | M3*12mm 2000/min | 連續模式 M10*170mm 速度120/min 連續模式 M6*40mm 速度400/min |
|
| M6*25mm 1000/min | 分割模式 M10*170mm 速度60/min 分割模式 M6*40mm 速度80-120/min |
|||
| ※代號標記:○標配▲選配 | ||||
